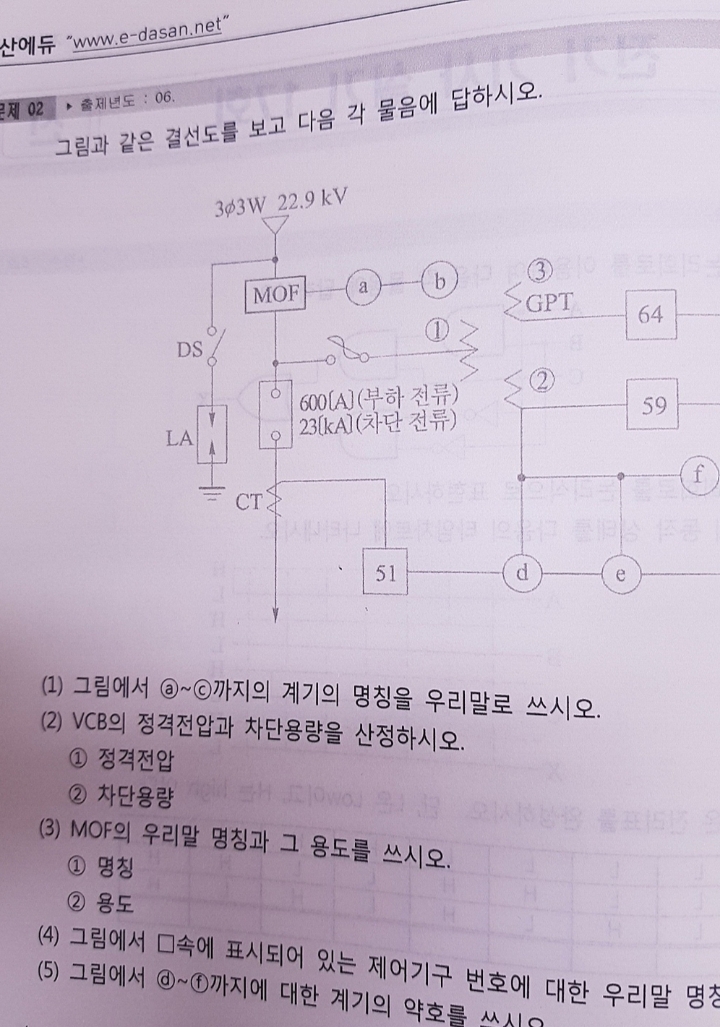

<p class="cafe-editor-text">원장님 과년도 2권 17회 2번을 풀다가 전력량계에 헷갈리는 부분이 많아서 질문드립니다.<br /><br />1.<br />WH 종합전력계<br />DM 최대수요 전력계<br />VAR 무효전력계 <br />MDW 최대수요 전력량계<br />VARH 무효 전력량계 <br /><br />이렇게 알고있는데 ,DM 과 MDW을 동일하게 사용하는지 궁금합니다 <br /><br />DM은 전력계이고 MDW는 전력량계인거 같은데<br />정규반 책 기호 정리되있는 부분(p.24)에는 <br />MDW가 최대수용전력계로 나와있고 , 카페검색을 해봐도 헷갈려서요 .<br />전력량계와 전력계를 비슷하게 사용하나요? <br /><br /><br />2. 결선도 채우는 문제에서 <br />WH / DM VAR / MDW VARH <br />이 조합으로 사용하는거 같은데 어떻게 구분해야하는지 궁금합니다 . <br />MDW VARH자리에 DM VAR을 써도 되는건가요?<br /><br />3.과년도17회 2번 해설강의에서 a와 b자리에 <br />'최대수요전력계 유효전력계 역률계가 올수있고 일반적으로 <br />유효전력계 무효전력계가 올수있다' 라고 하셨는데<br />답에는 최대수요전력량계,무효전력량계 라고 되어있는데<br />유효전력계와 최대수요전력량계 둘다 비슷한 용도로 사용되는건지 궁금합니다.<br /><br />질문이 길어서 죄송합니다.</p><p><img src='https://t1.daumcdn.net/cafeattach/1Fl2H/b7bb135480f3f6db3dc7e532fe978cf8612fd7ca' class="txc-image" /></p>
<!-- -->
]]>
첫댓글 질문1.
DM, MDW 동일합니다. 최대수요전력계
질문2.
MOF 옆에는 하나의 계측장비로 유효/무효/역률 등등 모두 측정이 가능한 하나의 설비입니다.
도면상에서는 일반적으로 DM, Var 로 표시하고 있습니다. (대표적인 것으로 작성)
질문3.
유효전력은 현재의 유효전력을 측정하는 것이고,
어떤 기간중 15분 동안의 평균전력이 최대가 된 값을 지시하고 있습니다.
감사합니다
혹시 그럼 MDW를 최대수요전력량계라고 적어도 무관한건가요?
