슈퍼비조리판넬(SVP)

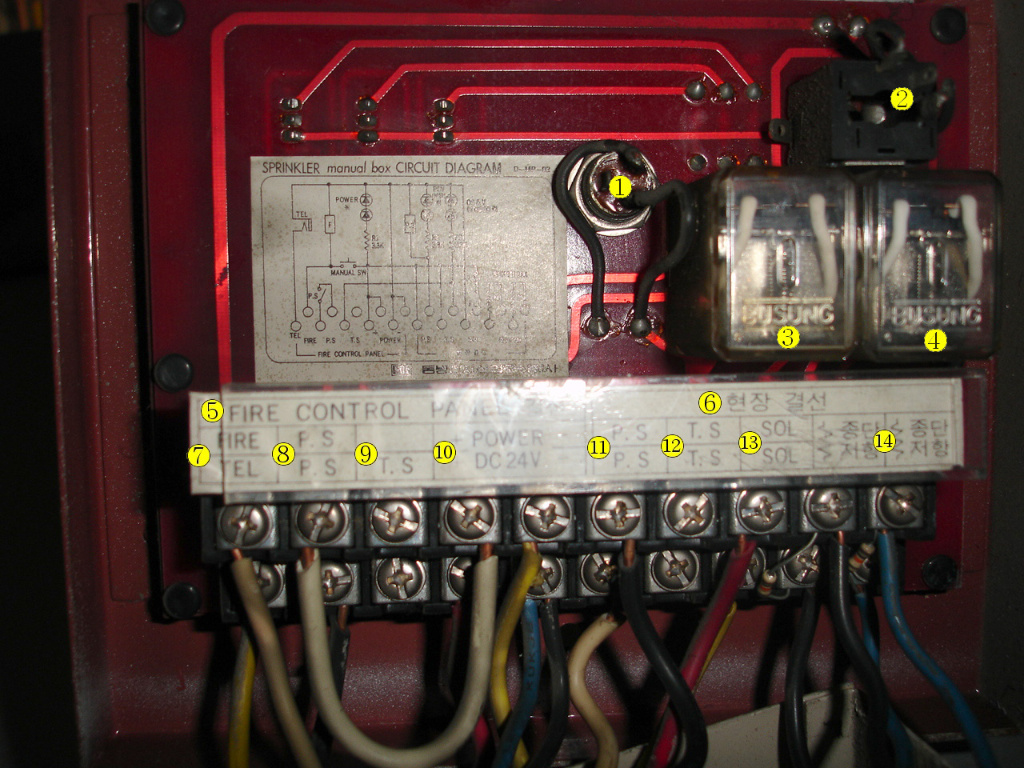

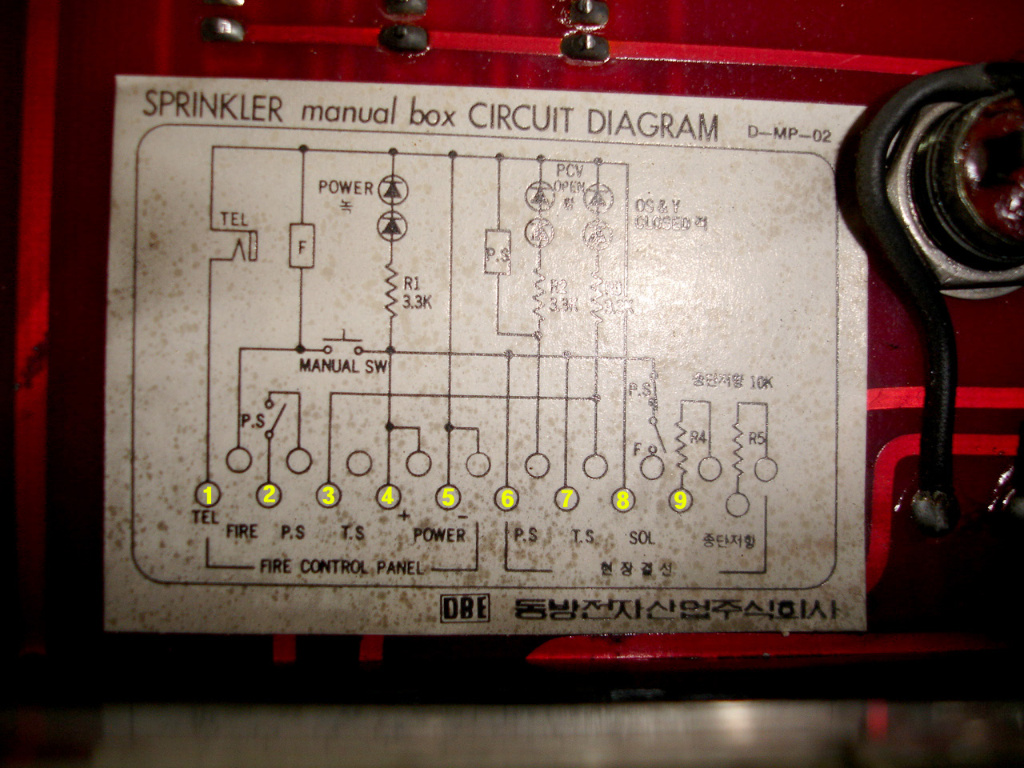

1. 슈퍼비조리판넬(SVP) 도면 <CENTER> </CENTER>   <IMG class=c border=0 alt="이미지를 클릭하면 원본을 보실 수 있습니다." src="https://t1.daumcdn.net/cafefile/pds58/15_cafe_2008_01_30_15_54_47a01f298b046">   * 5번을 (-) 공통단자로 한다. 1번 단자: 하부단자 ->전화잭 연결단자임.               전화 상부단자 -> 수동스위치 눌렀을때 fire 신호와 함께               F릴레이가 여자됨. 2번단자 : 압력스위치상태 수신반전송 3번단자 : 탬퍼스위치 상태 수신반 전송               OS&Y (Outside Screwd & Yoke type gate valve : 바깥나사식 게이트               밸브)에 부착된 스위치 4번단자 : +24V 5번단자 : 공통 혹은 (-) 6번단자 : 압력스위치 단자 -> 압력스위치가 ON으로 되면 릴레이작동하고               밸브도동작램프 점등. 7번단자 : 탬퍼스위치 단자 -> 탬퍼스위치가 ON으로 되면 밸브확인램프 점등. 8번단자 : 압력릴레이가 여자되지 않은 상태에서 F릴레이(수동조작버튼조작에              의함)가 여자되면 솔레노이드밸브가 열려 다이아프램의 가압수(1차              측압력)가 배출되면서 다이아프램이 밀리게 되고 이로서 클래퍼를              잡아주던 로커가 풀리면서 프리액션밸브가 열린다. 9번단자 : 선로의 단선여부를 확인하기 위하여 회로를 회귀시킨 후 종단저항              을 달아둔다.       2. 슈퍼비조리판넬 단자함   <IMG class=c border=0 alt="이미지를 클릭하면 원본을 보실 수 있습니다." src="https://t1.daumcdn.net/cafefile/pds58/10_cafe_2008_01_30_15_56_47a01f9bc421a">   1. : 수동스위치의 뒷면 모습 2. : 전화잭의 뒷면 모습 3~4 : F릴레이와 압력스위치에의하여 연동되는 압력릴레이 5. 수신반측 연결단자 6. 현장연결단자 7~14 : 수퍼비조리도면상의  1~9번까지의 단자와 동일한것으로 실제의 단자   <xSCRIPT language=xxjavascript type=text/xxjavascript> //<![CDATA[ function showList(curObj, targetObj){ var listUL = document.getElementById(targetObj); if(curObj.className != 'List_open'){ curObj.className = 'List_open'; listUL.style.display = 'block'; } else{ curObj.className = 'List_close'; listUL.style.display = 'none'; } } function setScrapLayersPosition(curObj, str) { var name = "ScrapLayer"; if (!document.getElementById(name)) { var cElement = document.createElement("DIV"); cElement.id = name; cElement.style.position = 'absolute'; cElement.style.zIndex = 50; document.body.appendChild(cElement); } document.getElementById(name).style.top = (getAbsoluteTop(curObj) + curObj.offsetHeight) + 'px'; document.getElementById(name).style.left = (getAbsoluteLeft(curObj)-22) + 'px'; document.getElementById(name).innerHTML = str; divDisplay(name, 'block'); } function getExtImg(ext) { switch(ext) { case "doc": return "http://cafeimg.daum-img.net/cf_img2/bbs2/p_word_s.gif"; case "xls": return "http://cafeimg.daum-img.net/cf_img2/bbs2/p_xls_s.gif"; case "ppt": return "http://cafeimg.daum-img.net/cf_img2/bbs2/p_ppt_s.gif"; case "pdf": return "http://cafeimg.daum-img.net/cf_img2/bbs2/p_pdf_s.gif"; case "txt": return "http://cafeimg.daum-img.net/cf_img2/bbs2/p_txt_s.gif"; case "hwp": return "http://cafeimg.daum-img.net/cf_img2/bbs2/p_hwp_s.gif"; case "jpg": return "http://cafeimg.daum-img.net/cf_img2/bbs2/p_jpg_s.gif"; case "gif": return "http://cafeimg.daum-img.net/cf_img2/bbs2/p_gif_s.gif"; case "png": case "bmp": return "http://cafeimg.daum-img.net/cf_img2/bbs2/p_png_s.gif"; case "zip": case "alz": return "http://cafeimg.daum-img.net/cf_img2/bbs2/p_zip_s.gif"; case "mp3": case "wav": return "http://cafeimg.daum-img.net/cf_img2/bbs2/p_mp3_s.gif"; case "avi": case "mpeg": case "wmv": return "http://cafeimg.daum-img.net/cf_img2/bbs2/p_movie_s.gif"; case "swf": return "http://cafeimg.daum-img.net/cf_img2/bbs2/p_swf_s.gif"; case "html": return "http://cafeimg.daum-img.net/cf_img2/bbs2/p_html_s.gif"; default: return "http://cafeimg.daum-img.net/cf_img2/bbs2/p_etc_s.gif"; } } function setFileTypeImg(filename, idx) { var firstpos = filename.lastIndexOf('.') var ext = ''; if (firstpos != -1) { ext = filename.substring(firstpos + 1); ext = ext.toLowerCase(); } var imgUrl = getExtImg(ext); document.getElementById('fileExt' + idx).style.backgroundImage = 'url(' + imgUrl + ')'; } //]]> </xSCRIPT>
