2016년 형 오토 크루즈 컨트롤 장착 됩니다.(수정)

[어부(최정민)]

일단, 제 차는 스마트 옵션이구요. 스위치 없는 깡통입니다.

그러나 오디오 리모컨, 크루즈 기능은 그대로 살아 있습니다.

스위치와 익스텐션 와이어, 클럭 스프링 구매하시면 장착이 가능합니다.

품번은(제가 구입한 기준)

967004H400UM5 스위치 앗세이－스티어링 핸즈 프리 우측 14,300원

561904H100 익스텐션와이어 - 6,380원

934904H200 클럭 스프링 - 24,200원

입니다.

※ 품번에 대한 글은 제 게시글 참조하시면 됩니다.

와이어 개조

익스텐션 와이어는 반드시 개조해야 합니다.

(블루투스 있는 제품은 해당되지 않습니다. 저는 깡통차라 블루투스 없어서 블루투스 핸즈프리 배선을 크루즈 스위치로 연결해서 썼습니다.)

크루즈는 열선까지 있는 옵션에 달리는데, 열선있는 제품은 클럭스프링 단자가 맞지 않습니다.

(열선작업까지 하시려면, 클럭스프링도 맞춰서 다셔야 합니다.)

작업 사진이 없는데, 최대한 설명으로 대체하겠습니다.

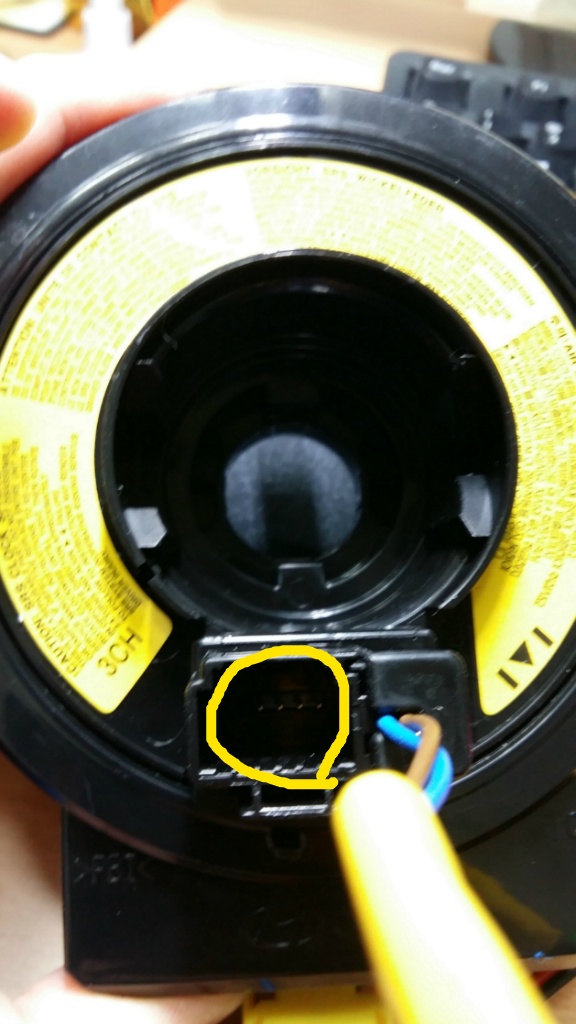

이게 원래 달려 있던 클럭 스프링(리모컨 없는 깡통차)인데, 여기에 보면 단자가 5개 밖에 없습니다.

그래서 익스텐션 와이어와 맞질 않고, 단자가 스위치에 모자라서 쓸 수 없습니다.

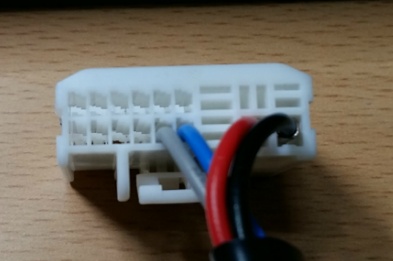

※ 저는 열선 포함된 561904H550 익스텐션－와이어 7,920원 를 샀더니, 단자가 요모양이네요~

이게 히팅 열선까지 들어가서 이런 것 같습니다. 이러면 아마 클럭 스프링도 달라질 것 같아요.

제가 산 익스텐션와이어 561904H100  6,380원으로 설명을 드리겠습니다.

오른쪽 크루즈 연결하는 쪽 커넥터를 크루즈 +,- 두 단자쪽으로 바꿔줘야 합니다.

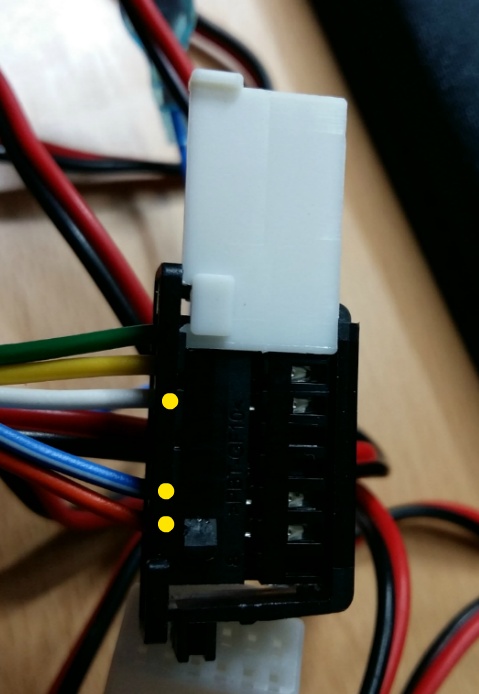

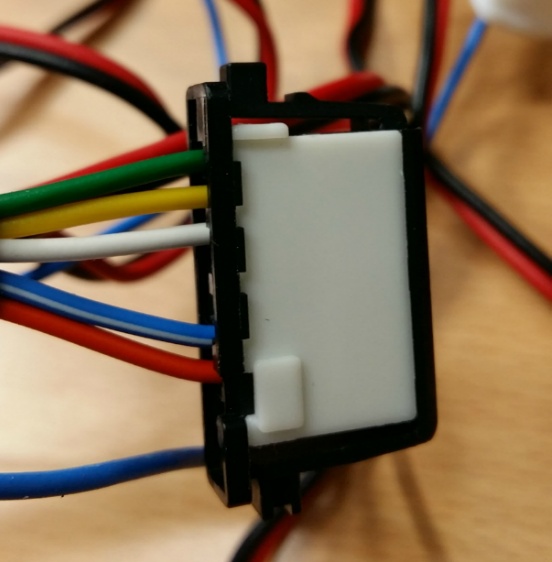

원래 위처럼 이렇게 되어 있습니다.

총 5개 선이 있죠.

맨 위에 녹색, 노란색이 ILL(조명) 입니다.

하얀색은 아마 2016년 이전 모델에서 쓰는 곳이 있는 것 같습니다.(2016년 형에서는 필요 없어서 빼버리면 됩니다.)

아래쪽 두 개가 블루투스 신호입니다.(확실친 않지만...) 이 두 개를 크루즈(+), 크루즈(-)로 꽂아주면 됩니다.

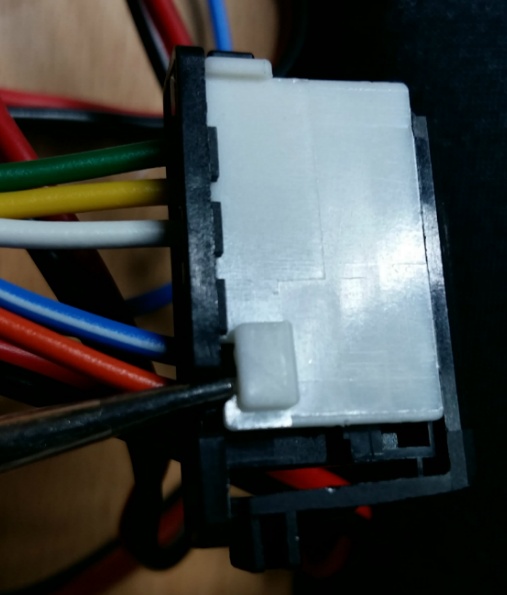

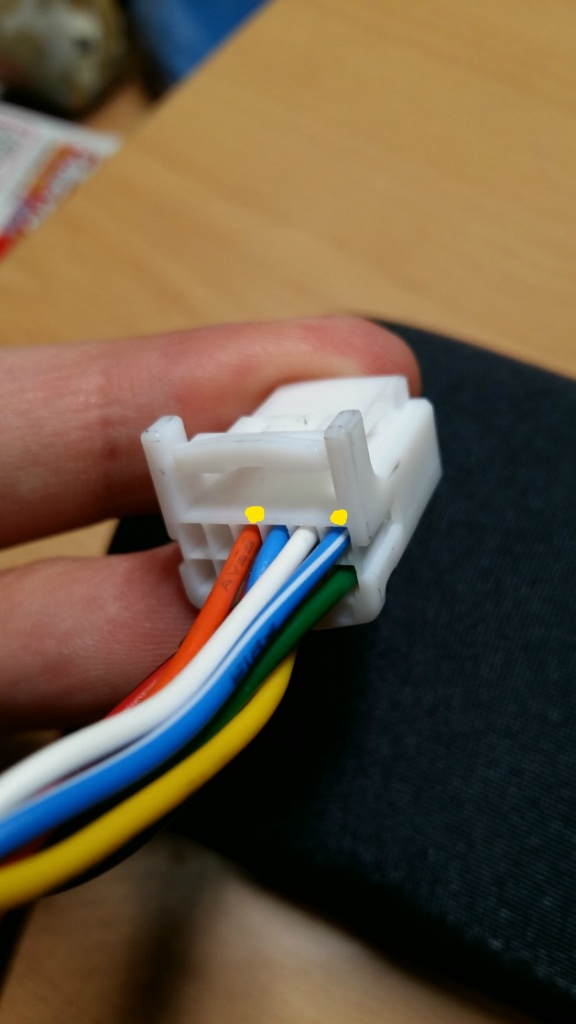

이렇게 송곳같은 걸로 살짝 들어서~

이렇게 옆으로 쭉 빼주면 잘 빠집니다. 별로 어렵지 않습니다. 세 점 찍은 걸 송곳으로 앞쪽 단자를 살짝 누르고 빼주시면 됩니다.

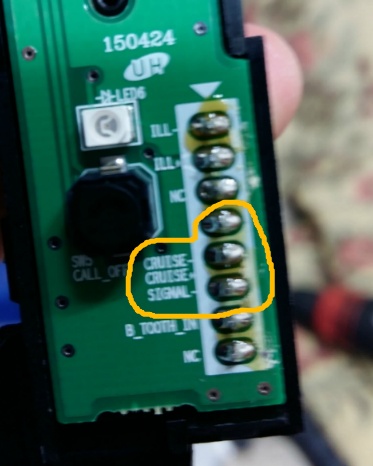

이게 리모컨 분해 사진인데, 가운데쯤 보시면, CRUISE-와 +가 있죠? 그 두 개를 아래의 다기능스위치 배선을 참조해서, 3번의 색깔과 6번 색깔을 맞춰주시면 됩니다.(반드시 색깔을 정확히 맞춰 주셔야 합니다.)

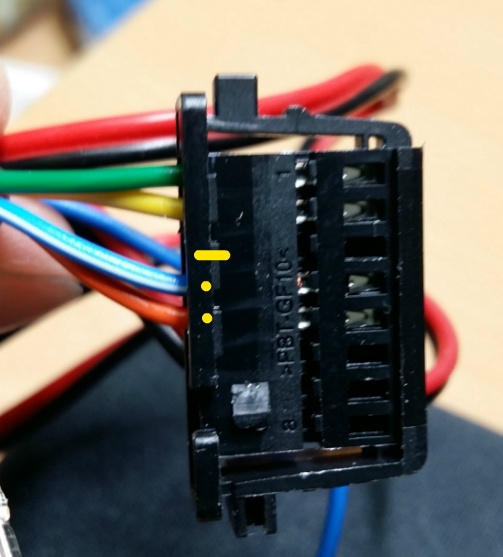

위처럼 색깔을 배열해주시면 됩니다. 흰 색은 그냥 아무데나 꽂아버리면 되구요. 잘라버리셔도 상관 없어요.

순서는 (녹색,노란색,빈칸,파랑[흰줄],오렌지,빈칸,빈칸,빈칸) 총 8개에서 네 개만 씁니다.

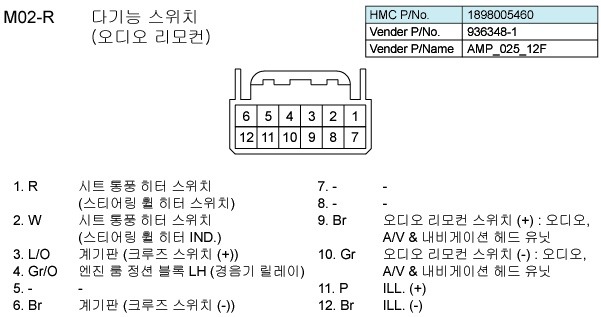

여기 보시면, 오렌지가 3번, 파랑[흰줄]이 6번이죠? 아래 스위치 배열도를 보시면,

결국, 핸들 위쪽 배선만 핀 배열을 맞춰 주시면 됩니다.

그렇게 해서 꽂고 다시 역조립하시면 크루즈를 사용하실 수 있습니다.

핸들탈거 및 클럭 스프링교체는 제 오디오스위치 작업글에서 확인해보시기 바랍니다.

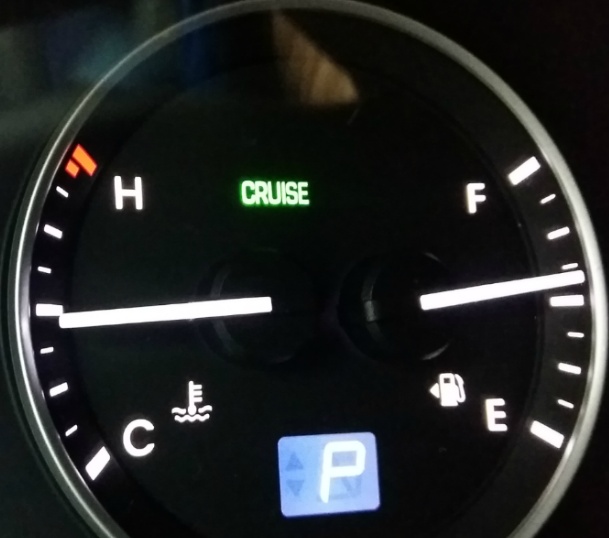

여기 보시면, 작업이 성공해서, 크루즈 표시가 뜬 것을 볼 수 있어요.

주의사항

크루즈 컨트롤을 작동하기 위해서는 시동 [ON] 또는 엔진 시동 이후 브레이크 페달을 한번 이상 밟아야 합니다. 브레이크 스위치는 크루즈 컨트롤을 취소할 수 있는 매우 중요한 부품으로, 정상적으로 작동하는지 확인하기 위함입니다.(설명서)

차량 속도는 30km/h이상에서만 설정이 가능합니다.

[LPI(박재성)]

대단하십니다 박수짝!짝!짝! 엄청난 내공과 시행착오와 노하우로 작업성공 축하드립니다 ^^ 좋은정보 잘보고 갑니다 크루즈 작동은 잘되시는거죠? ㅎㅎ

[어부(최정민)]

크루즈는 지금 2틀 짼데, 아직 시내밖에 안 해봤지만, 작동 잘 됩니다.

[동광이(경민)]

정말 박수 보냅니다.
대단하시네요^^

[어부(최정민)]

몸둘바를 모르겠네요. 대단하다니 당치 않습니다. ㅎㅎ

[찐도사(조아진)]

대단하시네요~~~~~~

[어부(최정민)]

감사합니다.~~~~~~~~

[갈매기(전인오)]

고생하셧음다

[어부(최정민)]

뭘요~ 제거 하는 건데요... 격려 감사합니다.

[갈매기(전인오)]

고생하셧습니다

[행복이두가득(홍석민)]

저도한번도전해바야겟네요
대단하십니다ㅋ

[어부(최정민)]

2016년 형이신가요? 꼭 한 번 해보세요. 비용 많이 들지 않는 괜찮은 DIY인 것 같습니다.
아직 고속도로에 나갈 일이 많이 없는데, 나중에 나가면 제대로 써 볼 생각입니다.

[찌기(이영길)]

와우 한건 하셨군요. 수고하셨습니다. 이런분한텐 상 드려야할듯 ㅎㅎ

[어부(최정민)]

예전에 투싼 ix 샀을 때, ix클럽에서 날고 기는 고수분들이 많아서, 응용을 좀 해봤습니다.
저도 그 땐, 대단하시다고 생각했는데, 세상엔 고수가 정말 많으시더군요.
상이라니 당치도 않습니다. 하고 나면 기쁨 두 배! 고생한 만큼 보람도 있더군요...

[찌기(이영길)]

옵션이 하나 생기는 다이 아닙니까 ㅎㅎ 그것도 저렴하면서 깔금하게요.처음이라 시행착오도 제법 있을법한테 성공시켯으니 앞으로 이정보로 많은 분들이 도움받을거 생각하면 당연히 상드려야죠 .정보도 나눠야 빛을 발하듯 다이완료 보고가 아니라 정보공개를 해주시니 감사해야죠 수고하셧습니다

[민똥이(강인회)]

헐 저한테 엄두도안나는 실력입니다.

[어부(최정민)]

뭘요. 저도 별로 대단하지 않습니다. 주워들은 것일 뿐입니다.
공구 몇 개와 시간만 있으면 괜찮을 듯 한 DIY인 것 같습니다.

[행복이두가득(홍석민)]

2016년형인데...벤차량이라ㅋ 가능할지모르겟어요 확인방법이잇나요?

[어부(최정민)]

일단 제가 저희 차량에 크루즈 기능이 있는 것은 옵션에서 확인이 되었어요.

12인승 모던 스페셜(최고옵션)
편의/내장 : 운전석 통풍시트, 풀오토 에어컨, 하이패스 시스템(ECM 룸미러 포함), 스티어링 휠(가죽, 열선 포함), 가죽 변속기 노브, 크루즈 컨트롤, 승객석 LED 룸램프

그런데, 지금 밴 차량에 보니,
3인승 스마트 스페셜, 5인승 모던(최고옵션)에도 크루즈를 찾아볼 수가 없네요.

있을지도 모르나, 스위치 사놓고 만약, 기능이 없으면 낭패일 것 같네요. ㅠㅠ 분해를 해서 클럭스프링 하단의 커넥터를 확인해보는 방법도 있지만, 거기에 배선이 있다 해도, 기능이 살아있는지 보려면 결국 스위치를 사서 확인해봐야 할겁니다. ㅠㅠ

[어부(최정민)]

기능이 없어서 그렇다기보다, 아마도 그만한 옵션까지 넣지 않으려고 했을 수도 있겠네요. 어쨌든, 배선도에 보면 크루즈 +,-가 2016년 형에는 공통적으로 들어 있으니까요. 다르게 만들진 않았으리라 봅니다.
일단은 핸들 분리하고, 열쇠덮개(?) 빼내서 핸들 아래(클럭스프링 하단)에 커넥터를 확인하시는 것이 가장 좋은 방법이라 생각됩니다. 그래서 3번과 6번 배선이 심어져 있으면 아마도 가능성이 있다 봅니다.
핸즈프리도 있고, 오디오 리모컨도 되니 아무래도 크루즈만 일부러 빼놓지는 않을 것 같다는 생각이 드네요. 하지만, 100% 장담은 못하겠습니다. ㅠㅠ 순전히 제 생각입니다.

[행복이두가득(홍석민)]

한번뜯어보겟습니다ㅋㅋ
잇길바라며ㅜ
.....

[마슷허(허원)]

대단하십니다..!!

[천년(이민쟤)]

12년식에는 못쓰겠죠? ㅠㅠ

[어부(최정민)]

2016년식부터 가능한 것으로 압니다.

[서현아빠(이헌일)]

아....밑에 리모콘과 이것까지 대박임다!!! 추가로 살꺼이 어찌 될까요...감사감사!!

[서현아빠(이헌일)]

크루즈 모듈 필요없이 리모콘만 설치하면 작도유바로 되나요? 지금 구입해서 잔착해보려는디요..ㅎㅎ

[어부(최정민)]

모듈은 뭔지 모르겠네요. 차에 크루즈 기능이 심어져 있기 때문에, 리모컨만 장착하면, 기능이 작동되는 걸로 압니다.

[서현아빠(이헌일)]

엄청 기둘렷슴다 ㅜㅜ 연락처가 없으셔서요
우측리모콘이요 품번 정리된건ㄴ 크루즈 없는거던데요 글내용중애 크루즈품번있어서 다시 크루즈버튼있는 리모콘 구입했거든요 맞는건가요? 데크변환잭이란건 어디서구하는지요? 같은옵션애 보니 같은교회차신듯하네요 ^^

[서현아빠(이헌일)]

오디오 탈거필요하나요? 선이 깔러있어서 핸들쪽 분해하면 안될까요?

[응구인(이일청)]

2016년형 모던 차량도가능할까여?
모던11인승입니다

[어부(최정민)]

만약 상위 옵션에 크루즈 기능이 있다면, 분명 기능이 심어져 있을 겁니다. 제 생각입니다.

[서현아빠(이헌일)]

완료했슴다 감솨요^^

[어부(최정민)]

죄송합니다. 제가 확인을 잘 못해봤네요. 성공하셨다니 다행입니다. ㅎㅎ

[리틀커브(김유승)]

죄송합니다만 크루즈 설치하실때 사용하신 품번 목록좀 알려주실 수 있을까요?

[지니짱(임한진)]

안녕하세요 크루즈컨트럴 필요한 부품번호좀 알수 있을까요?

[리틀커브(김유승)]

안녕하세요. 소중한 자료 감사합니다.

리모컨 글부터 봤습니다.

요약하자면
차에는 크루즈 기능이 이미 들어있으며 리모컨(옵션) 차이로 구분됨 크루즈 리모컨으로 바꾸면 구동 가능하지만 리모컨과 모듈을 연결해주는 중간다리 역할을 하는게 클럭스프링이니 핀수에 맞게 같이 바꿔주어야 한다.

라고 이해하는것이 맞는가요?

제차는 17년1월23일 출고 순정 네비입니다.
우측 블루투스 리모컨 들어있습니다.

그럼 크루즈를 구동시키기 위해서는

1. 크루즈 타입 리모컨으로 교체
2. 크루즈 핀수에 맞는 클럭스프링도 교체
3. 케이블도 사서 클럭에 맞게 핀배열 재조정


이렇게 하면 크루즈를 사용할수 있을까요?

[어부(최정민)]

블루투스 리모컨이 있고, 좌측 오디오 리모컨이 있다면, 클럭 스프링은 이미 예비되어 있을 가능성이 있겠군요. 제건 아예 리모컨이 없었거든요.
제 생각엔 잘 이해하신 거 같구요. 일단 크루즈는 다 들어 있으리라 예상됩니다.
17년식은 어떨지 모르겠는데, 상위 옵션에 크루즈가 들어있다면, 이미 크루즈는 심겨져 있습니다.
즉, 우측 리모컨 사시고, 클럭스프링은 얼마 안하니 구입하시는 게 나을듯하고, 케이블(익스텐션 와이어)는 기존에 블루투스가 있으니 개조해서 쓰시면 될 듯한데, 확실친 않네요.
고로...
핸들을 분해해서 확인을 해봐야 하는데, ㅠㅠ 전 귀찮아서, 구입부터 해놓고 확인을 했습니다.

[어부(최정민)]

어쨌든, 크루즈는 상위옵션에 있다면, 무조건 쓸 수 있습니다. 기능이 있으니, 리모컨으로 입력만 해주면 되는 겁니다.

[어부(최정민)]

그냥 순전히 제 예상인데, 블루투스와 오디오 리모컨이 있으면, 분명 클럭스프링은 10개짜리 이상으로 되어 있을 것이고, 혹시 히팅열선 핸들이시라면, 클럭스프링이 위에 제가 샀다가 실패한 신형일 수 있습니다. 그러면, 핀 배열이 다릅니다. https://www.globalserviceway.com에 들어가셔서 회원가입하고, 그랜드 스타렉스 찾아 들어가셔서 년식 맞게 전장회로도 보시고, 찾으셔야 할 듯합니다. ㅠㅠ 이 작업이 제일 힘들었습니다. 저도...
만약 클럭스프링의 핀이 제가 올린 다기능스위치(오디오 리모컨)과 같으면, 저걸 참고하면 되겠지요!

[어부(최정민)]

제일 좋은 방법은 분해해 보시고, 클럭스프링 모양 확인하시는 것 같습니다.
그리고 사셔야 할 건, 우측 크루즈타입 리모컨(블루투스 함께 들어 있습니다.), 익스텐션 와이어(전선이 필요하기 때문에 사셔야 합니다. 아마 하나만 사셔도 될 듯)

[리틀커브(김유승)]

상세한 설명 진심으로 감사 드립니다.
LPI 라서 핸들 열선 옵션은 없습니다.
네비옵션을 해서 좌측 오디오와 우측 블루투스만 들어가 있는 모델입니다.
확인해 봐야겠습니다.

좋은하루 되시기 바랍니다. 다시한번 고맙습니다.^^

[에버레디(김희정)]

대단하십니다
최근출고 lpi 웨건 스마트 차량인데 열선핸들 이식하고 크루즈컨트롤 되면 정말 좋겠는데 말이에요 ㅜㅜ
부품 구해서 계신곳으로 찾아뵙고 도움좀 받을수 있을까요 물론 꽁으로 바라지는 않습니다 ^^

[어부(최정민)]

제가 도움을 드릴 수 있을런지... 전문적으로 할 수 있는 능력이 없어서요...
제가 한 방법은 알려드릴 수 있지만, 얼마나 도움이 될런지는 모르겠습니다... ㅎㅎ
크루즈는 아무래도 클럭스프링과 핸들까지 건드려야 하는 부분이기 때문에, 책임 문제도 있고, 뵙게 되면 방법이나 제가 했던 것은 말씀드릴 수 있지만, 제가 손대기는 어려울 듯합니다. ㅠㅠ
돈문제는 전혀 신경쓰지 마시고, 제가 했던 경험이나, 도움은 드리겠습니다. 그러나 핸들과 클럭스프링, 원래 부품에 손대는 건 직접 해주셔야 합니다. 이해 바랍니다. 거주지는 창원인데, 주말은 제가 바쁘구요, 평일이 좋습니다.

[브라운(최찬우)]

3벤 스마트차량 같은 품번 배선 작업까지 하고 장착했는데 작동하지 않네요 ㅠㅠ 왼쪽 리모컨은 잘작동 하는데... ㅠㅠ

[피카소(김만순)]

기능이 있는차 오토크루즈 장착해주는제 어데 없나요

[어부(최정민)]

글쎄요. 그랜드 스타렉스, 오토크루즈 검색해보시고, 업체에 연락해보셔야 할 듯...

[영서아빠(박현호)]

이걸 이제 봤내요 다음 diy는 크루즈 살리기 도전 해야 겠습니다.~!

[새파란청춘(박근익)]

리모컨 쪽 단자의 커넥터와이어는 그림에 잘나타나 있는대요
클럭스프팅쪽에 연결되는 단자의 커넥터와이어는 어떻게 빼야 하나요?
